ETAS CM介绍

什么是通信管理（Communication Management）？

通信管理是自适应平台（Adaptive Platform）架构中的一个功能集群（Functional Cluster）。

作为一个功能集群，通信管理向应用程序提供了一个C++ API，用于实现面向服务的通信（Service-Oriented Communication）。服务是由应用程序提供的功能单元，另一个应用程序可以在运行时动态发现并调用该服务。

通信管理的 C++ API 实现在 ara::com 命名空间中，提供面向服务的通信（包括提供者 Skeleton 和客户端 Proxy 类），并支持服务发现（Service Discovery），使客户端和服务能够以编程方式建立连接。

该功能集群的代码作为RTA-VRTE Starter Kit 的一部分提供，以库（Library）的形式分发。因此，任何使用面向服务通信的应用程序都必须链接该库。

RTA-VRTE Starter Kit 还包括一些守护进程，例如：

someip_domain_gateway：用于桥接 PIPC 和 SOME/IP 通信。
arapipcd：用于管理进程间共享内存（Shared Memory）和 IPC 服务发现（IPC Service Discovery），以及支持带 IPC 部署的 ARA 服务的 IPC 服务发现。

这些守护进程必须与应用程序一起部署到目标 ECU，并由执行管理（Execution Management）启动。

架构（Architecture）

通信管理（Communication Management）功能集群的逻辑架构包含了应用程序语言绑定（Application Language Binding）和网络绑定（Network Binding）两个部分。

其中，网络绑定（Network Binding）用于连接底层通信机制。从逻辑上来说，自适应平台（Adaptive Platform）中的通信绑定包含了多个网络绑定。

这些不同的网络绑定支持服务（Service）和客户端（Client）不在同一台机器上的系统。

RTA-VRTE Starter Kit 支持以下网络绑定：

SOME/IP 网络绑定
进程间通信（IPC）网络绑定

事件（Events）的主要传输方式以及对应的绑定是通过 PIPC 中间件（PIPC Middleware）实现的。

此外，SOME/IP 绑定 通过 序列化的 PIPC 消息（Serialized PIPC Messages） 和 网关应用程序（Gateway Application）提供支持。

应用程序语言绑定指的是提供给应用程序的 API。目前，通信管理（Communication Management）支持 C++11 作为应用编程接口（API）。

通信管理 API 在不同的网络绑定下保持不变，即无论使用何种网络传输方式，应用层 API 的使用方式不会受到影响。

通信管理（Communication Management）的架构类似于 Classic AUTOSAR 中的通信协议栈，具体可以进行以下类比：

服务发现（Discovery） → 网络建立（Network Establishment）和仲裁（Arbitration） → Com
消息分发（Dispatch） → 使用 PduR 进行网络选择
SOME/IP、IPC 等 → 支持不同传输机制的网络绑定

通信管理功能集群由两个静态库和两个守护进程组成：

静态库

需要链接到任何使用面向服务通信（Service-Oriented Communication）的应用程序：

/opt/vrte/lib/libcom-communication-manager.a
/opt/vrte/lib/libpipc.a

守护进程

必须在相同的操作系统实例（OS-instance）上运行，以支持库的功能：

/opt/vrte/rb-com/bin/arapipcd
/opt/vrte/rb-com/bin/someip_domain_gateway

[!NOTE]
someip_domain_gateway 仅当需要使用 SOME/IP 绑定进行通信时才需要运行。

交互（Interaction）

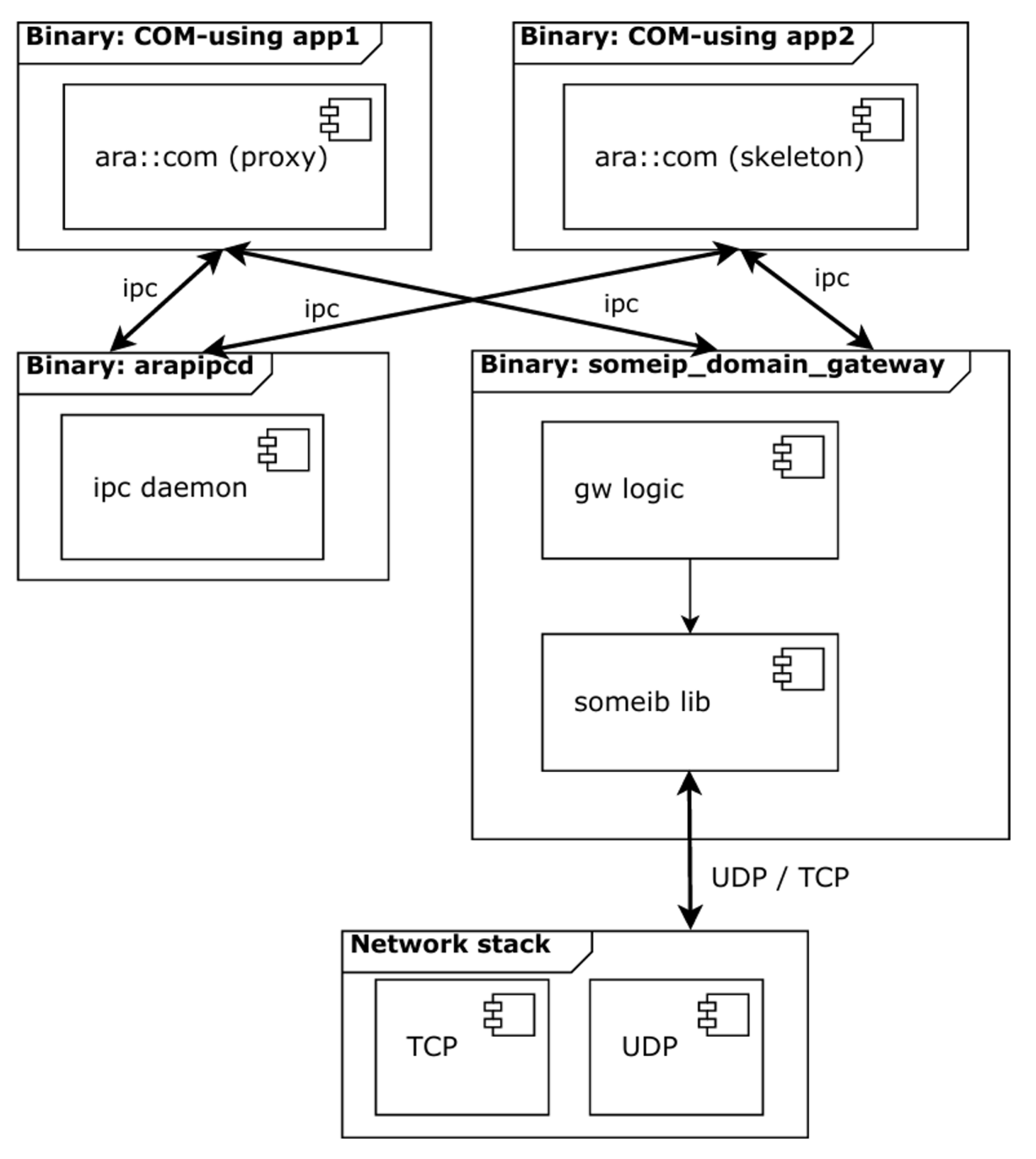

下图展示了通信管理（Communication Management）架构的基本组成部分：

AUTOSAR 代理（Proxy）和骨架（Skeleton）应用程序 通过 ara::com 接口相互通信，并与守护进程交互。ara::com 接口的底层使用进程间通信（IPC）机制实现。
服务发现（Service Discovery） 由不同的守护进程管理：
- arapipcd：用于 IPC 绑定的服务发现管理。
- someip_domain_gateway：用于 SOME/IP 绑定的服务发现管理。
当服务发现（FindService）完成后，每个 AUTOSAR 应用程序可以直接与另一个应用程序通信。

对于 SOME/IP 绑定，本地和远程机器上的网关（Gateway）会创建一个通信桥，以确保应用程序之间的正常通信： 1. 本地网关 将数据转换为 SOME/IP 数据包。 2. 该数据包通过 网络协议栈（Network Stack） 发送到 远程机器上的网关。 3. 远程网关 负责在接收端正确分发数据，确保应用程序能够正确解析和使用数据。

什么是面向服务的通信（Service-Oriented Communication）？

在 Classic Platform（经典平台） 中，使用的是基于信号的通信（Signal-Based Communication），而 Adaptive Platform（自适应平台） 采用的是面向服务的通信（Service-Oriented Communication）。

面向服务（Service-Orientation） 通过提供和消费服务（Offering and Consumption of Services）来组织系统结构。

服务（Service） 是一个逻辑单元，用于执行某项有意义的任务（常被称为“业务活动”），其具有明确的输出结果，例如：
- 获取图像数据（Get Image Data）
- 检查车辆速度（Check Vehicle Speed）
服务是自包含的（Self-contained），只能通过明确定义的服务描述（Service Description）进行访问。
- 对于使用者而言，服务被视为可替换的“黑盒”（Black Box），其内部结构和具体实现被隐藏在服务描述之后。
- 只要服务描述不变，服务的内部实现可以自由修改。
服务可以层次化实现（Hierarchical Implementation）：
- 上层服务 可以调用其他服务 来完成自身任务。
- 层次化结构 促进了复用性，可以通过组合现有服务 创建新服务。

面向服务架构（Service-Oriented Architecture, SOA） 非常适用于高模块化系统（Highly Modular Systems）的设计和开发：

模块化 提高了服务的复用性，可以在新的应用场景中重新组合（Composability）。
可扩展性（Scalability）：可以通过实例化多个服务 来扩展系统资源。
独立开发与测试：每个服务可以独立开发、测试，并在不同系统中部署时仍能保持其行为一致性。

对比 基于信号（Signal-Based） 和 面向服务（Service-Oriented） 的通信方式：

对比项	基于信号的通信（Signal-Based Communication）	面向服务的通信（Service-Oriented Communication）
数据传输方式	发送方触发，定期或值变化时发送	仅在有消费者请求时提供数据
带宽消耗	即使接收方不需要数据，也会占用网络带宽	没有消费者时不会传输数据，节省带宽
连接模式	连接是固定的	连接可编程动态建立
服务发现	无需额外的发现机制	需要服务发现机制（Service Discovery）

面向服务的通信 需要 服务发现机制，以确保服务提供方（Provider）可以向需要该服务的自适应应用程序（Adaptive Applications）分发数据。 • 该功能通过 libcom-someip-sd.so 库实现： • 维护已提供和所需服务的注册表（Service Registry）。 • 允许动态通知服务的可用性和需求。

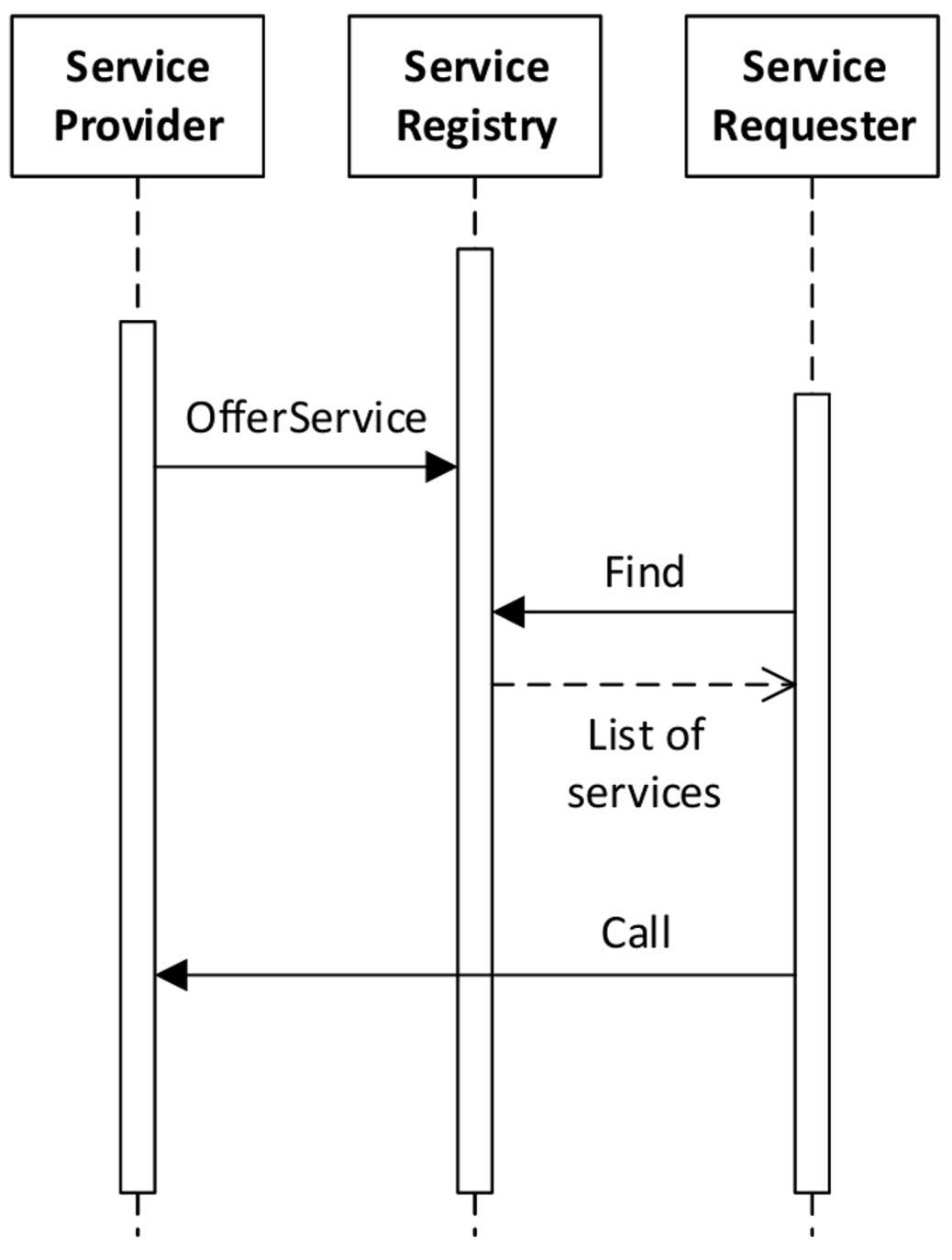

下图展示了 Service Discovery 库的实现。

如前所述，在 Adaptive Platform（自适应平台） 中，服务（Service） 代表一个定义明确的活动（Well-Defined Activity），并具有特定的输出（Specific Outcome）。因此，服务逻辑上为应用程序提供所需的功能。

服务仅由其接口（Interface）定义，而不关心其具体实现。
在面向服务架构（Service-Oriented Architecture, SOA） 中，接口通常使用接口定义语言（IDL，Interface Definition Language） 来描述。
在 AUTOSAR 中，IDL 采用 ARXML 格式 进行定义。

由于服务只能通过其接口进行访问，因此服务能够强封装（Strong Encapsulation）其功能：

只要接口未发生变化，服务的内部实现可以自由修改，不会影响到其使用者（即客户端）。

一个 Adaptive Platform 服务 通常提供以下三种核心功能：

方法（Methods）
- 本质上是远程过程调用（RPC，Remote Procedure Call）。
- 仅在客户端 显式请求时，服务端才会提供数据。
- 客户端请求可以包含参数，这些参数会传递给被调用的方法，并返回响应数据。
事件（Events）
- 实现发布/订阅模式（Publisher/Subscriber Pattern）。
- 一个或多个客户端 可以注册（subscribe）某个服务。
- 当新的数据可用时，服务器会同时向所有已注册的客户端推送更新。
- 客户端无需显式请求，数据的传输由服务端主动触发。
字段（Fields）
- 字段是方法和事件的结合。
- Get/Set 方法：
- 允许订阅者（Subscriber）更新并存储服务中的数据（类似数据库中的字段）。
- 其他订阅者可以在稍后检索该数据。 - 事件通知：
- 当字段值更新后，服务端可以主动通知订阅者。

服务发现协议（Service Discovery Protocol） 用于定位服务实例，并允许客户端在运行时选择适合的服务：

定位特定的服务器实例（Specific Server Instance）。
发现所有特定类型的服务器（All Servers of a Particular Type）。
- 在这种情况下，客户端可以在运行时动态选择要使用的服务。

服务版本管理（Service Versioning）

服务版本管理 允许在不影响现有消费者（客户端）的情况下，对服务接口（Service Interface） 进行更改和增强。

在 Adaptive Platform 中，majorVersion（主版本号） 和 minorVersion（次版本号） 这两个参数用于管理服务的版本兼容性。

主版本号（majorVersion）：用于表示不兼容的服务更改（backwards incompatible changes）。
次版本号（minorVersion）：用于表示向后兼容的服务更改（backwards compatible changes）。

这些参数可以通过 Instance Manifest Editor（在 ServiceInterfaceDeployment 选项卡中）进行配置。在 SOME/IP 配置文件（JSON 格式）中，也会相应地反映 major 和 minor 版本值，并根据 Instance Manifest Editor 的配置进行更改。

示例

假设某个已提供的服务（Provided Service，Publisher） 被配置如下：

majorVersion = 1
minorVersion = 0

客户端（Required Service，Subscriber）订阅该服务时，也使用相同的服务契约（Service Contract）：

majorVersion = 1
minorVersion = 0

场景 1：服务向后兼容的更新

如果 服务提供方（Publisher）进行了更新，但该更新兼容旧客户端，则仅增加 minorVersion：

更新后的提供方服务：
- majorVersion = 1
- minorVersion = 1
客户端仍然使用旧版本：
- majorVersion = 1
- minorVersion = 0

在这种情况下，客户端仍然可以正常使用该服务。

场景 2：服务更新后不兼容旧客户端

如果 提供方服务 进行了重大更新，并且导致客户端无法与服务器通信，则必须更新 majorVersion：

更新后的提供方服务：
- majorVersion = 2
- minorVersion = 1
客户端仍然使用旧版本：
- majorVersion = 1
- minorVersion = 0

在这种情况下，客户端将无法与服务提供方通信，因为主版本号（majorVersion）不同，意味着服务存在不兼容的更改。

端到端通信保护（End-to-End Communication Protection）

RTA-VRTE Starter Kit 支持 AUTOSAR E2E 协议，用于提供针对底层通信层故障的保护机制。

E2E 通信保护的工作机制：

端到端（E2E）通信保护 通过在 SOME/IP 协议头 和 应用层 之间添加额外的报头元素 来实现。
配置完成后，E2E 保护由通信管理（Communication Management）透明处理，并可应用于：
- 事件（Event）
- 方法（Method）
- 字段（Field，包含 Update、Get 和 Set 操作）
在生成的代码中，唯一可用的 API 仅用于在接收方检查通信一致性。

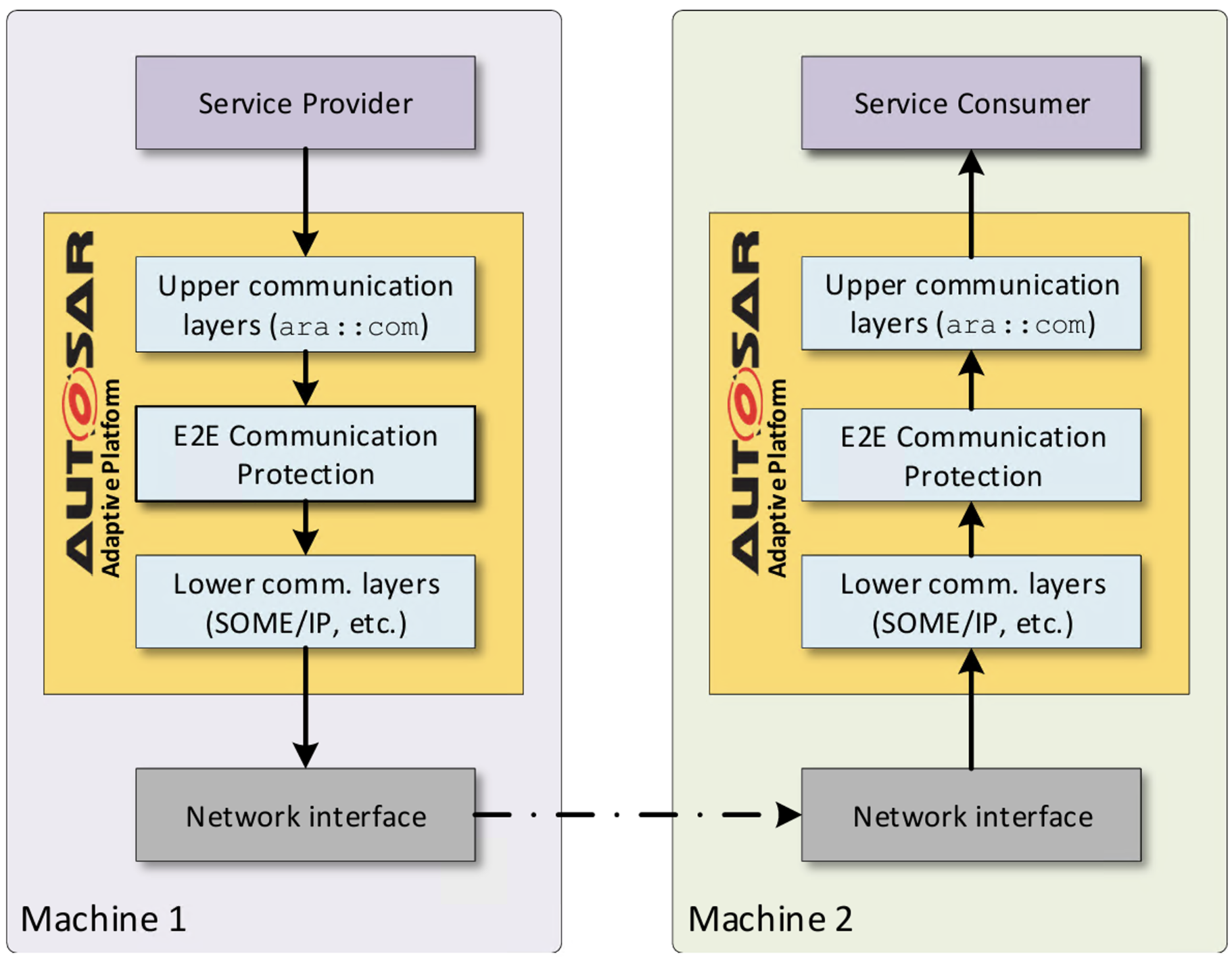

数据流在两个端点之间的传输方式可参考下图。

支持的 E2E 保护配置文件（Profiles）

RTA-VRTE Starter Kit 支持以下 E2E 保护配置文件（Profiles）：

Profile 4
Profile 5
Profile 6
Profile 7
Profile 11

不同的 E2E 配置文件 提供不同级别的通信故障检测能力，具体细节可参考 AUTOSAR E2E 协议规范（E2E Protocol Specification）。

Profile 4

该配置文件使用 96-bit 头部，包含以下控制字段：

Length（长度）：支持动态大小数据。
Counter（计数器）：检测信息重复、信息丢失、信息延迟等错误。
CRC（循环冗余校验）：检测信息传输损坏。
Data ID（数据 ID）：检测信息插入、伪装（Masquerading）、错误寻址等错误。

该配置可在 ISOLAR-VRTE 中进行配置。

Profile 5

该配置文件使用 24-bit 头部，包含以下控制字段：

Counter（计数器）：检测信息重复、信息丢失、信息延迟等错误。
CRC（循环冗余校验）：检测伪装、信息传输损坏等错误。
Data ID（数据 ID）：检测伪装、错误寻址等错误。

与 Profile 4 的区别：

Profile 5 适用于固定长度数据，而 Profile 4 支持动态大小数据。

Profile 6

该配置文件的控制字段随受保护数据一起在运行时传输：

Length（长度）：支持动态大小数据，16-bit。
Counter（计数器）：检测信息重复、信息丢失、信息延迟，8-bit。
CRC（循环冗余校验）：检测伪装、信息传输损坏等错误。
Data ID（数据 ID）：检测伪装、错误寻址等错误。

Profile 7

该配置文件使用 160-bit 头部，包含以下控制字段：

Length（长度）：支持动态大小数据。
Counter（计数器）：检测信息重复、信息丢失、信息延迟等错误。
CRC（循环冗余校验）：检测信息传输损坏。
Data ID（数据 ID）：检测信息插入、伪装、错误寻址等错误。

与 Profile 4 的区别：

Profile 7 支持更大的数据长度。
采用不同的 CRC 多项式。

Profile 11

与 Profile 1 兼容的总线协议，但在接收端提供与 Profile 4～7 类似的增强功能：

Counter（计数器）：检测信息重复、信息丢失、信息延迟，4-bit。
CRC（循环冗余校验）：检测信息传输损坏，8-bit。
Data ID（数据 ID）：检测信息插入、伪装、错误寻址等错误。

Profile 11 省略了一些已废弃的 Data ID 模式（DataIDModes）。

E2E 配置（Configuration）

在 ISOLAR-VRTE Instance Manifest Editor（实例清单编辑器）中，提供了一个用户界面，用于配置服务实例（Service Instances）及其 E2E 保护配置文件（E2E Profile）属性。

下表描述了每个 E2E 保护配置文件（Profile） 中的控制字段（Control Fields） 与 ISOLAR-VRTE 允许配置的参数之间的关系：

E2E保护字段	Profile 4	Profile 5	Profile 6	Profile 7	Profile 11
Data ID	支持	支持	支持	支持	支持
Data Length	不支持	支持	不支持	不支持	支持
Min Data Length	支持	不支持	支持	支持	不支持
Max Data Length	支持	不支持	支持	支持	不支持

Profile 4 和 Profile 7 支持可变数据长度，因此必须配置：

Min Data Length（最小数据长度）
Max Data Length（最大数据长度）

Profile 5 仅支持固定数据长度，因此只需填写 Data Length（数据长度）。

Profile 6 也支持动态数据长度，因此需要 Min Data Length 和 Max Data Length。

验证 E2E 通信（Verifying E2E Communication）

E2E 保护的通信状态（即数据是否可信）取决于当前通信状态，以及配置的 E2E 保护机制是否被违反。

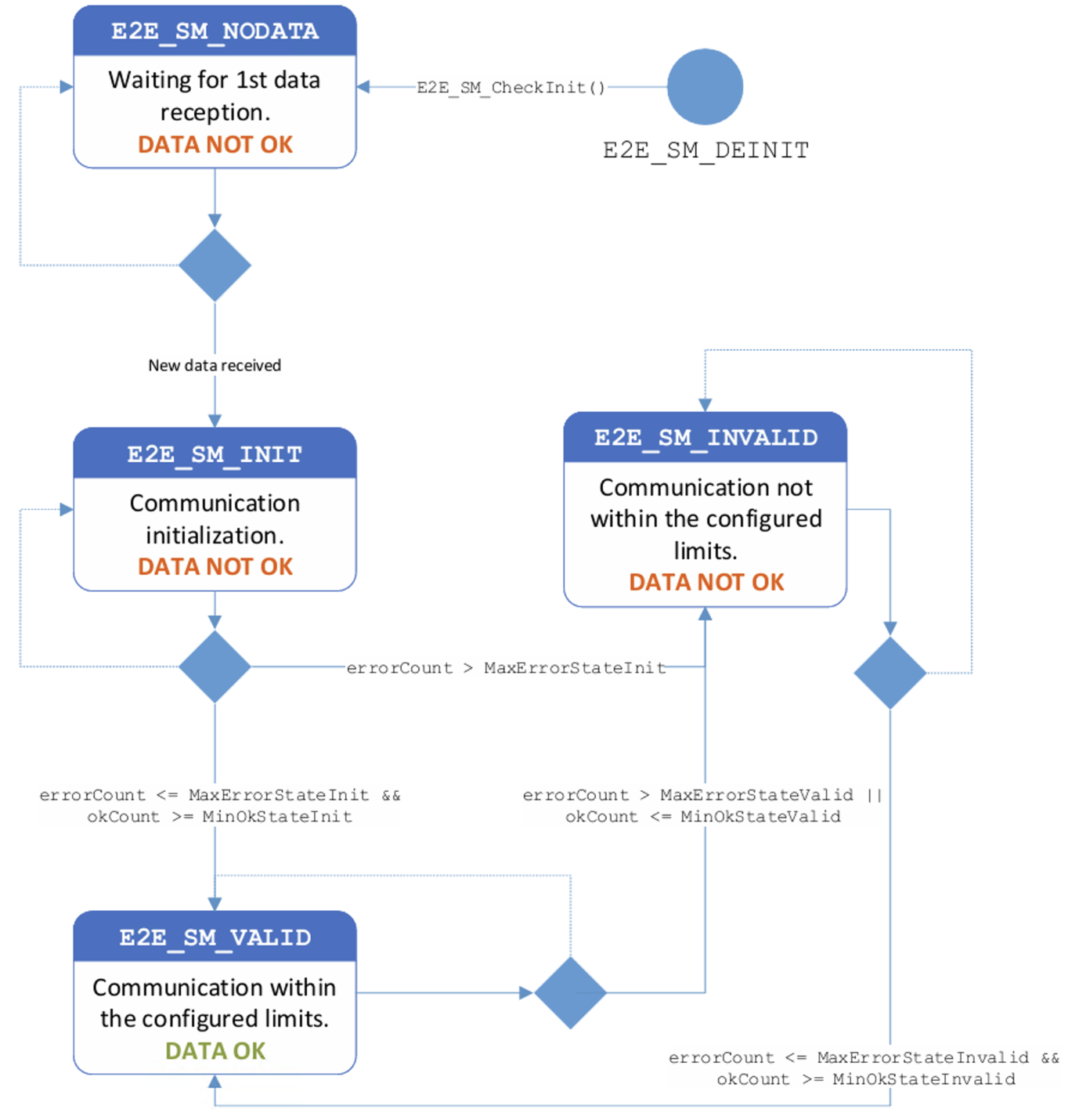

不同的状态值由 E2E 状态机（E2E State Machine） 表示，具体流程可参考下图。

通信完整性（即数据是否可靠）可以使用自动生成的 API 进行检查。 GetE2EStateMachineState() API 返回一个 SMState 枚举实例，用于查询 E2E 保护的事件（Event） 的当前状态。


if (m_proxy->araCM_Event.GetE2EStateMachineState() ==
    ara::com::e2e::SMState::kValid)
{
    // 数据可以安全使用
}

如果返回 kValid，表示数据是有效的，可以安全地在应用程序中使用。
如果返回 kNoData 或 kInit，表示数据缺失或初始化未完成。
如果返回 kInvalid，表示通信完整性遭到破坏，可能由于：
- 错误次数过多（Too many errors）
- 成功校验次数太少（Too few OK checks）
- 此时，接收的数据不可信，不能使用。
如果返回 kStateMDisabled，表示当前事件未配置 E2E 状态机。

除了检查整个通信状态，还可以使用 GetProfileCheckStatus() 方法检查单个数据样本的状态，可能的状态包括：

kOk → 数据有效
kRepeated → 数据计数器重复
kNoData → 数据缺失
kInvalid → 数据不可信

CM测试脚本的使用以及测试程序部署

测试前准备

程序部署

CM需要两台主机才能进行测试，我所使用的IP是192.168.25.128，192.168.25.129。需要提供两台测试机器。

首先需要两台目标主机上分别执行以下命令，建立软链接：

sudo ln -s /lib/x86_64-linux-gnu/ld-2.31.so /lib/ld-linux-x86-64.so.2

将192.168.25.128，192.168.25.129目录下的vrte.tar.gz分别拷贝至目标主机的/opt目录下，然后执行以下命令，解压压缩包：

tar -xvf vrte.tar.gz

[!WARNING]
192.168.25.128目录存放的是skeleton相关的程序，192.168.25.129目录存放的是proxy相关的程序。必须记住哪台主机存放了skeleton，哪台主机存放了proxy，之后修改robot脚本的时候需要。

随后分别在两台目标主机执行以下命令，用以添加exmd.sh的执行权限：

chmod +x /opt/vrte/usr/bin/exmd.sh

在两台目标主机上，分别修改

/opt/vrte/rb-com/etc/MachineDesign_A_someip.json

和

/opt/vrte/rb-com/etc/MachineDesign_B_someip.json

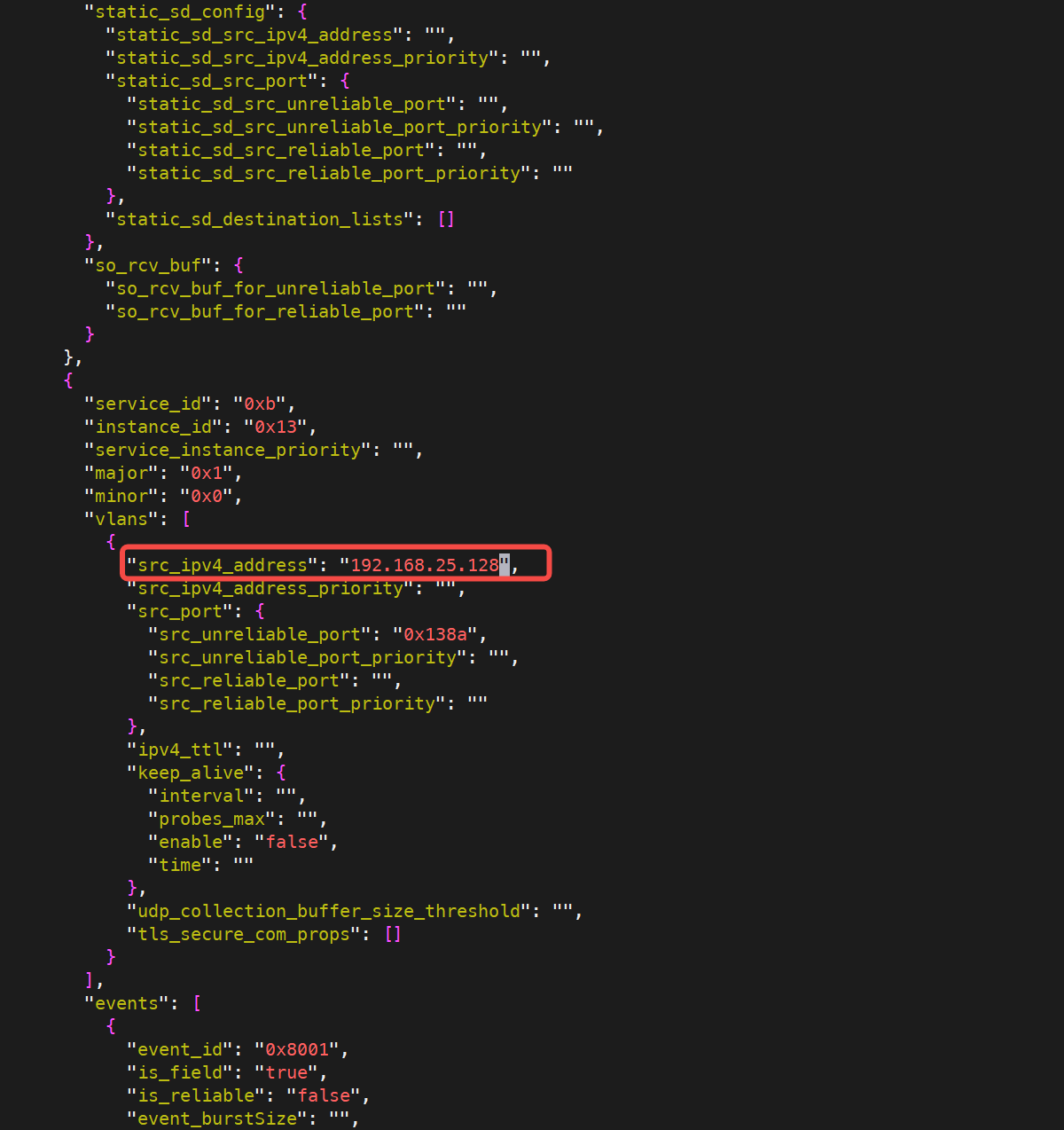

将json中的192.168.25.128或192.168.25.129修改成实际主机的IP地址。例如：

[!WARNING]
需要全部修改完毕。

脚本修改

修改工程目录下的gpulse-test-framework/tests/cm-test.robot文件。

*** Variables ***
${HOSTNAME_1}    192.168.25.128
${HOSTNAME_2}    192.168.25.129
${PRIVATE_KEY}    C:/Users/31762/.ssh/id_ed25519

将HOSTNAME_1的IP地址修改为在程序部署中存放skeleton程序的主机IP。
将HOSTNAME_2的IP地址修改为在程序部署中存放proxy程序的主机IP。
将PRIVATE_KEY的路径修改为存放SSH密钥的路径。

执行测试套件

激活第一章部署的RF测试环境，启动ride进行测试

conda activate <rf_env>
ride

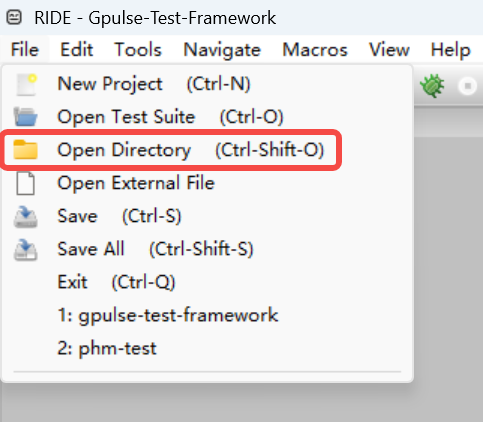

选择菜单栏File，打开测试工程:

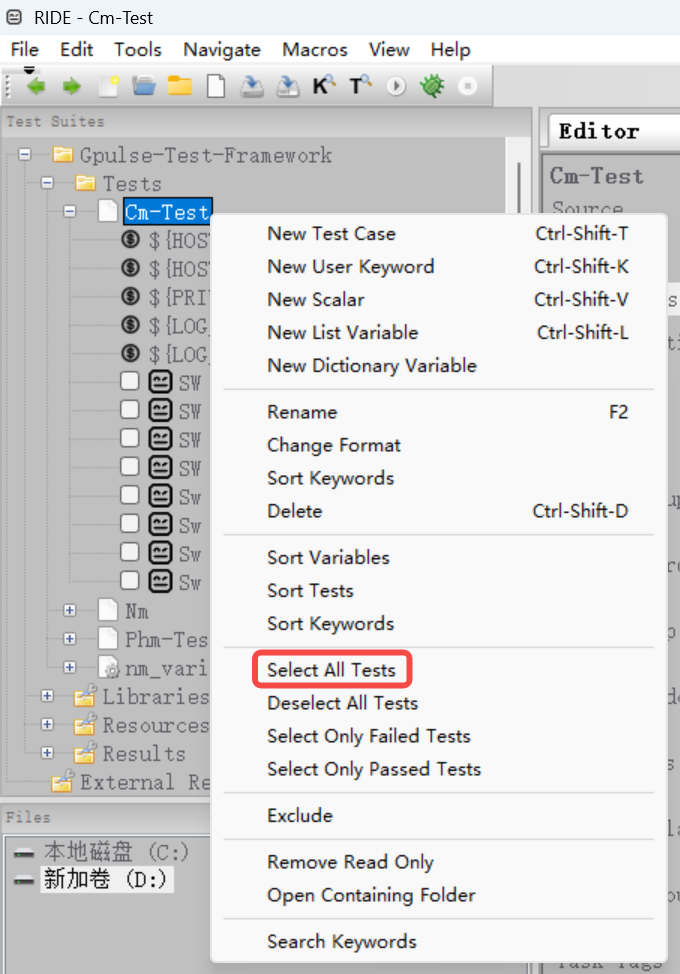

如下图所示，可选中所需的测试项进行测试，或者选择所有该测试脚本的测试案例进行测试。

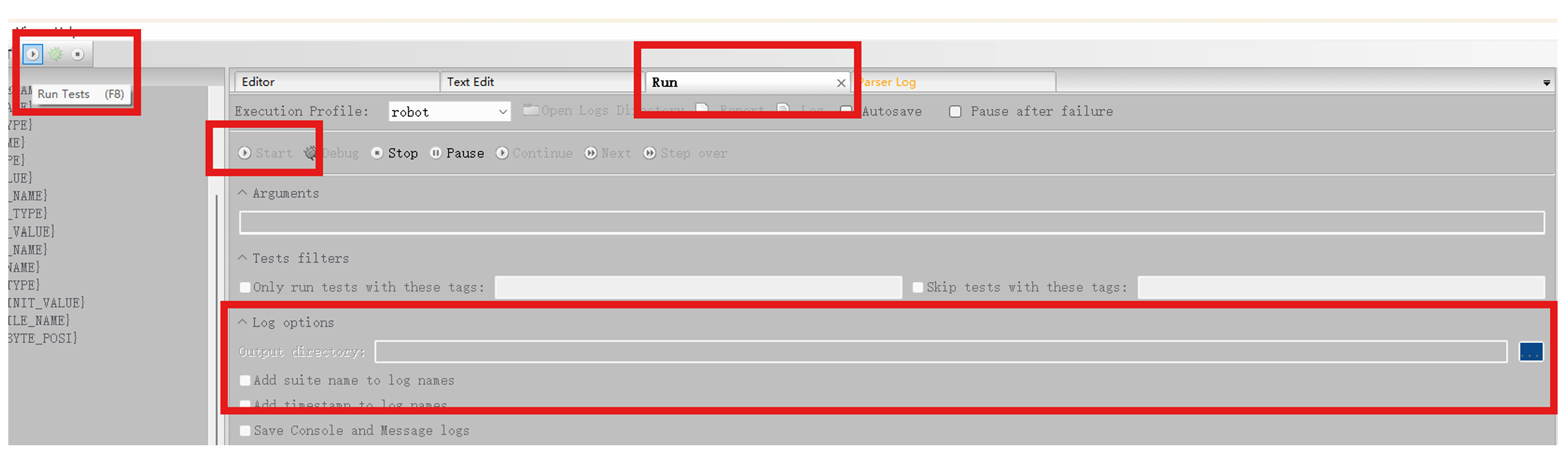

选中所需的测试案例，点击菜单栏下方的”run”按钮，或者切换右侧的run栏->start。同时，可以通过”Log options”指定测试的log信息以及report输出路径。

测试结果查看

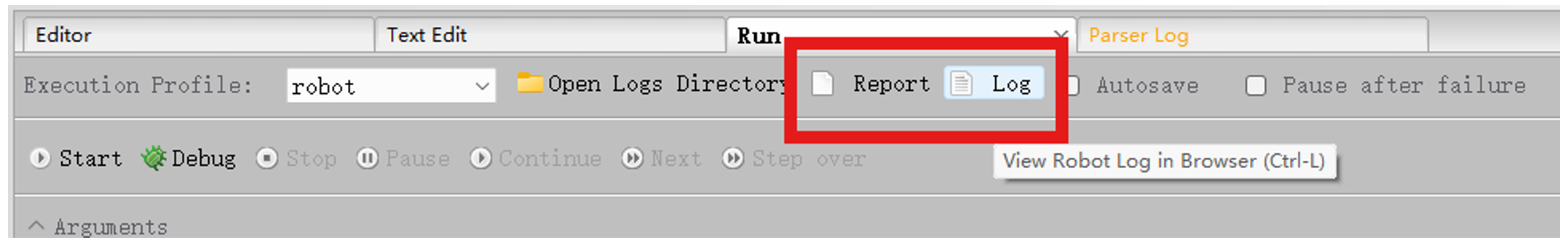

报告文件路径为测试前通过Log options指定：若未指定结果输出路径，可通过Report、Log选项查看

CM相关Keyworld说明

Valid Service Discovery

keyworld	keyworld说明	参数	参数说明
Valid Service Discovery	判断proxy是否发现了服务；若日志中没有已发现服务的信息，则抛出异常	content	日志内容
		deployment_id	服务id
		instance_id	实例id
		major_version	主版本号
		minor_version	次版本号

Valid Service Is Stopped

keyworld	keyworld说明	参数	参数说明
Valid Service Is Stopped	判断服务是否已经关闭；若日志中没有服务已关闭的信息，则抛出异常	content	日志内容
		deployment_id	服务id
		instance_id	实例id
		major_version	主版本号
		minor_version	次版本号

Valid Event

keyworld	keyworld说明	参数	参数说明
Valid Event	判断是否收到event消息；若日志中没有相关的event信息，则抛出异常	content	日志内容
		deployment_id	服务id
		instance_id	实例id
		event_id	事件id

Valid E2E

keyworld	keyworld说明	参数	参数说明
Valid E2E	判断收到的event消息是否e2e检验成功；若日志中有e2e检验失败的日志信息，则抛出异常	content	日志内容
		deployment_id	服务id
		instance_id	实例id
		event_id	事件id

Valid Method

keyworld	keyworld说明	参数	参数说明
Valid Method	判断是否收到method消息；若日志中没有相关的method信息，则抛出异常	content	日志内容
		deployment_id	服务id
		instance_id	实例id
		method_id	方法id

[!NOTE]
Method一般情况下，是双向的。proxy需要调用method将参数发送给skeleton，而skeleton需要将method结果返回给proxy。所以Valid Method一般需要在客户端和服务端都做判断。

Field

[!NOTE]
field相关的keywrold请参考event和method。

测试用例举例说明

测试用例如下表所示：

用例ID	测试目的	操作步骤	期望结果	备注
SW_Req_CM_TC_P2_01	在订阅event后。Proxy侧能否收到来自skeleton侧发送的event	1.在两台机器上分别运行运行cm-demo-proxy和cm-demo-skeleton 2.在运行cm-demo-proxy的机器终端上输入echo normal > /tmp/event	在第2步执行后，proxy侧的日志显示收到了event	输入normal，表示正常的event通信

对应的测试脚本：

Sw Req CM TC P2 01
    ${ssh1}=    Open SSH Connection With Key    ${HOSTNAME_1}    ${PRIVATE_KEY}
    Start Test Program And Enable Log Capture    ${ssh1}    ${LOG_FILE_NAME_1}
    ${ssh2}=    Open SSH Connection With Key    ${HOSTNAME_2}    ${PRIVATE_KEY}
    Start Test Program And Enable Log Capture    ${ssh2}    ${LOG_FILE_NAME_2}
    Wait For Program Startup    10s

    Run Remote Command    ${ssh2}    echo normal > /tmp/event
    Wait    10s
    ${log}=    Retrieve Test Program Log    ${ssh2}    ${LOG_FILE_NAME_2}
    Valid Event     ${log}    11    17    56

    Reboot the remote PC    ${ssh1}
    Reboot the remote PC    ${ssh2}

语句	说明
${ssh1}= Open SSH Connection With Key ${HOSTNAME_1} ${PRIVATE_KEY}	使用密钥和目标主机IP地址建立SSH连接（和运行skeleton主机建立SSH连接）
Start Test Program And Enable Log Capture ${ssh1} ${LOG_FILE_NAME_1}	开启测试程序，并保存程序日志（启用skeleton侧测试程序）
${ssh2}= Open SSH Connection With Key ${HOSTNAME_2} ${PRIVATE_KEY}	使用密钥和目标主机IP地址建立SSH连接（和运行proxy主机建立SSH连接）
Start Test Program And Enable Log Capture ${ssh2} ${LOG_FILE_NAME_2}	开启测试程序，并保存终端日志（启用proxy侧测试程序）
Wait For Program Startup 10s	为了EM将测试程序拉起来，等待`10s`
Run Remote Command ${ssh2} echo normal > /tmp/event	使用SSH在运行proxy主机上执行`echo normal > /tmp/event`
Wait 10s	等待10s
${log}= Retrieve Test Program Log ${ssh2} ${LOG_FILE_NAME_2}	从运行proxy主机上获取程序日志
Valid Event ${log} 11 17 56	判断日志中是否有service id: 11，instance id: 17，event id: 56的event消息日志
Reboot the remote PC	重启远程主机

测试程序的开发

由于ETAS的CM本身没有任何相关的日志，若需要测试其他CM自适应程序。需要简单修改CM自适应程序的源码。

1. 导入`cm_helper.h`文件


#include <cstdint>
#include <cstdio>

namespace cm_helper {

using ServiceId = std::uint64_t;
using InstanceId = std::uint64_t;
using MajorVersion = std::uint64_t;
using MinorVersion = std::uint64_t;
using EventId = std::uint64_t;
using MethodId = std::uint64_t;

inline void print_service_discovery(ServiceId service_id,
                                    InstanceId instance_id,
                                    MajorVersion major_version = 0,
                                    MinorVersion minor_version = 0) {
  std::printf(
      "cm_helper : invoking availability handler { service: 0x%04lx "
      "instance: 0x%04lx major: 0x%02lx minor: 0x%08lx available: true\n",
      service_id, instance_id, major_version, minor_version);
}

inline void print_service_is_stopped(ServiceId service_id,
                                     InstanceId instance_id,
                                     MajorVersion major_version = 0,
                                     MinorVersion minor_version = 0) {
  std::printf(
      "cm_helper : invoking availability handler { service: 0x%04lx "
      "instance: 0x%04lx major: 0x%02lx minor: 0x%08lx available: false\n",
      service_id, instance_id, major_version, minor_version);
}

inline void print_event(ServiceId service_id, InstanceId instance_id,
                        EventId event_id) {
  event_id += 0x8000;
  std::printf("cm_helper : invoking message handler { [ event ] service: "
              "0x%04lx instance: 0x%04lx event: 0x%04lx\n",
              service_id, instance_id, event_id);
}

inline void print_event_e2e(ServiceId service_id, InstanceId instance_id,
                            EventId event_id, bool is_ok) {
  event_id += 0x8000;
  if (is_ok)
    std::printf("cm_helper : invoking message handler { [ event ] service: "
                "0x%04lx instance: 0x%04lx event: 0x%04lx check: true\n",
                service_id, instance_id, event_id);
}

inline void print_method(ServiceId service_id, InstanceId instance_id,
                         MethodId method_id) {
  std::printf("cm_helper : invoking message handler { [ method ] service: "
              "0x%04lx instance: 0x%04lx method: 0x%04lx\n",
              service_id, instance_id, method_id);
}

inline void print_field_notify(ServiceId service_id, InstanceId instance_id,
                               EventId event_id) {
  print_event(service_id, instance_id, event_id);
}

inline void print_field_get(ServiceId service_id, InstanceId instance_id,
                            MethodId method_id) {
  print_method(service_id, instance_id, method_id);
}

inline void print_field_set(ServiceId service_id, InstanceId instance_id,
                            MethodId method_id) {
  print_method(service_id, instance_id, method_id);
}

} // namespace cm_helper

在自适应程序工程目录中，创建一个cm_helper.h的文件，复制上面的代码。随后在需要进行CM测试的程序源码中引入此头文件。


#include "cm_helper.h"

2. 服务发现的测试

根据cm_helper.h，提供了两个服务发现相关的日志打印函数，一个输出服务已发现的日志（print_service_discovery），一个输出服务已停止的日志（print_service_is_stopped）。在proxy侧服务发现的回调函数中，插入以下代码：


auto l_handler = [&](ara::com::ServiceHandleContainer<it_usrdoc::Service_InterfaceProxy::HandleType> f_container,
                       ara::com::FindServiceHandle f_handle) {
  // 插入的代码
     if (!f_container.empty()) {
        cm_helper::print_service_discovery(11, 23, 1, 0);
     } else {
        cm_helper::print_service_is_stopped(11, 23, 1, 0);
     }
  // ......
}
it_usrdoc::Service_InterfaceProxy::StartFindService(l_handler, l_instance);

[!NOTE]
CM的服务发现的回调函数是通过f_container是否为空来判断是否发现服务以及服务是否停止。

3. Event的测试

根据cm_helper.h，提供了event数据是否成功接受以及判断判断e2e是否成功的日志打印函数。在event的回调函数中


auto result = f_proxy_p.GetNewSamples( [&]( const ara::com::SamplePtr<const T> f_sample_p ) {
// 插入的代码
     cm_helper::print_event(11, 17, 56);
// 若配置了E2E，插入以下代码
     cm_helper::print_event_e2e(11, 24, 56, f_sample_p.GetProfileCheckStatus() == ara::com::e2e::ProfileCheckStatus::kOk);
// ......

}

4. Method的测试

根据cm_helper.h，提供了打印method信息的函数，可以用以判断skeleton是否接收到method参数以及proxy是否收到method返回值。

skeleton侧：

skeleton侧需要在method的实现函数体插入print_method函数，如下：


ara::core::Future<etas::com::OutputMethodIO> SampleSkeleton::MethodIO(const MsgRequest input)
{
    // 插入的代码
    cm_helper::print_method(11, 18, 12);
    // ......
}

proxy侧：

proxy侧需要收到method的返回值时插入print_method函数，如下：


// 掉用method
l_future     = l_proxy->MethodIO(l_input);
// ......
// 获取method的结果，也可以使用l_future.get
ara::core::Result<etas::com::OutputMethodIO, ara::core::ErrorCode> result = l_future.GetResult();
// 打印method
cm_helper::print_method(11, 18, 12);

5. Field的测试

field是event和method的结合体，可以参考上面两种。/

etas, cm

本文由作者按照 CC BY 4.0 进行授权
